Válvulas Globo Angular
Contate um especialista.
Especificações
Características
Material: Latão naval de alta durabilidade
Fixadores: Flange com e sem furo (undrilled), conexão BSP macho
Design: Versões reta e angular disponíveis
Aplicações
Estoques de válvulas: Para múltiplos padrões
Sistemas hidráulicos: Em navios, plataformas e indústrias
Projetos de retrofit e manutenção: Com adaptação local
Benefícios
Prontidão: Adaptação imediata a normas diversas no local da instalação
Durabilidade: Corpo em latão resistente à corrosão marítima
Segurança: Garantia de vedação mesmo após perfuração e adaptação
A escolha ideal para projetos que exigem flexibilidade, padronização e
otimização de estoque sem abrir mão da conformidade com normas técnicas internacionais.
Especificações Técnicas
Material: Latão naval
Fixadores: Flanges JIS 10K, DIN PN 16, flanges sem furo
Dimensões:

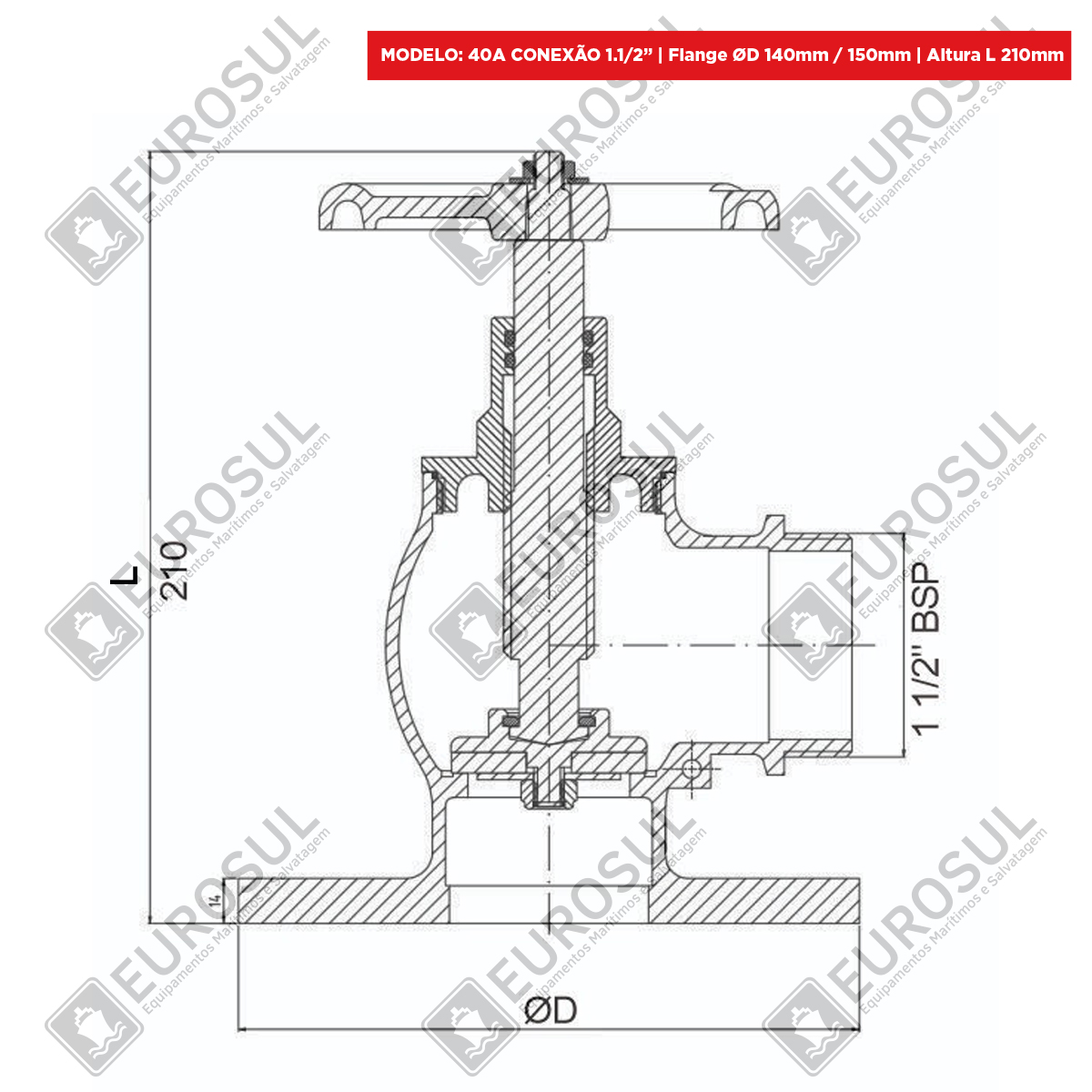

MODELO: 40A CONEXÃO 1.1/2” | Flange ØD 140mm / 150mm | Altura L 210mm
MODELO: 50A CONEXÃO 2” | Flange ØD 155mm / 165mm | Altura L 210mm
MODELO: 65A CONEXÃO 2.1/2” | Flange ØD 175mm / 185mm | Altura L 210mm
| Código Eurosul | Norma | Modelo | Conexão | ØD | L | IMPA |
|---|---|---|---|---|---|---|
| 004948 | DIN PN 16 | 40A | 1.1/2” | 150MM | 210MM | 756055 |
| 005197 | DIN PN 16 | 40A | 1.1/2” | 150MM | 210MM | 756055 |
| 003691 | JIS 10K | 40A | 1.1/2” | 140MM | 210MM | 751714 |
| 005198 | JIS 10K | 40A | 1.1/2” | 140MM | 210MM | 751714 |
| 003941 | DIN PN 16 | 50A | 2” | 165MM | 210MM | 756056 |
| 005200 | JIS 10K | 50A | 2” | 155MM | 210MM | 751722 |
| 005194 | JIS 10K | 50A | 2” | 155MM | 210MM | 751722 |
| 001224 | JIS 10K | 65A | 2.1/2” | 175MM | 210MM | 751723 |
| 005190 | JIS 10K | 65A | 2.1/2” | 175MM | 210MM | 751723 |
| 005189 | DIN PN 16 | 65A | 2.1/2” | 185MM | 210MM | 756057 |
